Bed Material & Pasir Silika merupakan salah satu komponen yang penting dalam boiler system fludized , Boiler fluidisasi ( CFB Boiler ) memberikan kehandalan dan performa yang efisien jika dioperasikan dengan benar. Prinsip pengoperasian fluidisasi adalah keseragaman atau terjadinya fluidisasi yang merata pada pasir. Dalam ruang bakar, fluidisasi terdiri dari nozzle yang mendistribusikan udara agar pasir silika dapat bergejolak pada dinding yang dilapis refractory. Udara fluidisasi didapat dari fan tekan. Pasir silika digunakan untuk material bed. Faktor yang dominan dari pasir adalah ukuran dan berat jenisnya.
Pasir merupakan media penyalur panas terhadap bahan bakar batubara yang akan membakar batubara di ruang bakar boiler jenis CFB. Jenis dan ukuran pasir sagat berpengaruh terhadap kehandalan Boiler CFB yang berkaitan dengan pengoperasian dan umur (lifetime) boiler.
Untuk informasi Teknik & Harga , Kontak : +6281330368945
TYPE TYPE BED MATERIAL & PASIR SILIKA
Tersedia dalam dua macam Type produk, yaitu Fire clay bed dan Crushed refractory brick bed . Kedua produk ini di gunakan pada CFB dan CFBC Boiler yang membutuhkan suhu tinggi dalam operasionalnya.
SILICA SAND juga tersedia dalam dua macam produk, yaitu Pasir Silika yang terbuat dari proses penggilingan dan penyaringan batuan silika.
| Product | Brand | Max. Service Temp. (oC) | Bulk Density (Kg/m3) | Chemical analysis (%) | Particle Size (mm) | Features | ||
| AL2O3 | SiO2 | Fe2O3 | ||||||
| REFRACTORY BED | ||||||||

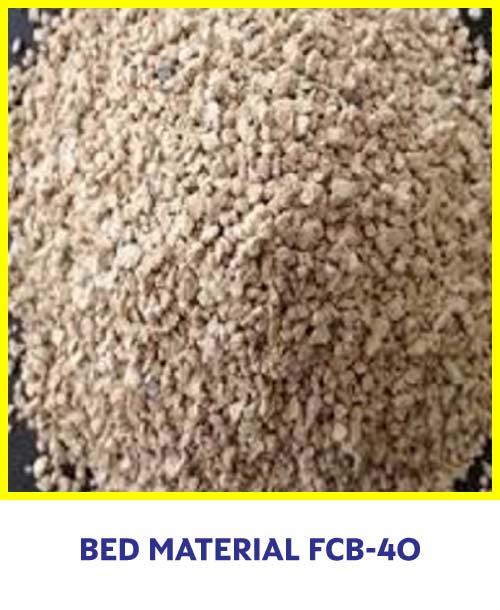

| BED MATERIALS | FBC-40 | 1400 | 1050~1100 | 35-45 | 55-60 | 0.5 | 0.85-2.36 | Made From calcined Fire clay, low iron, no clinker formation |

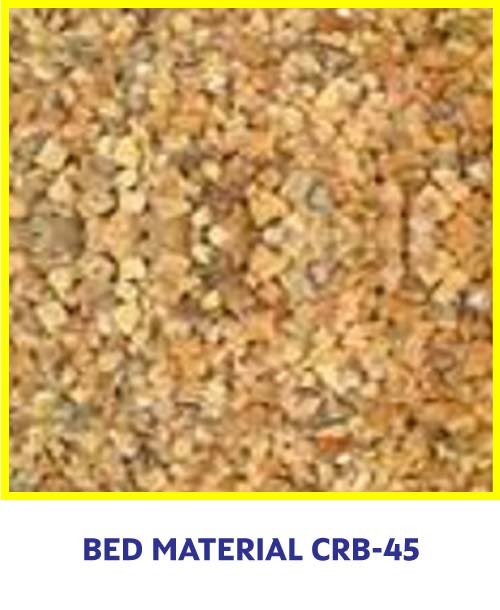

| BED MATERIALS | CRB-45 | 1400 | 1100~1150 | 35-45 | 55-60 | 2.5 | 0.7-2.30 | Made From Crushed Refractory Brick, High temperature resistance |
| SILICA SAND | ||||||||

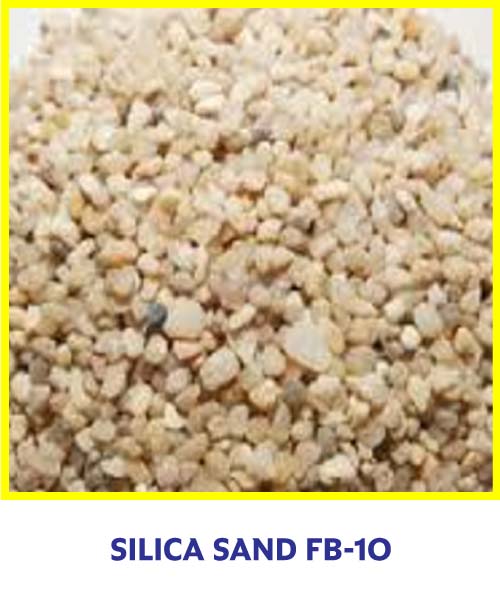

| SILICA SAND | FB-10 | 1100 | 1550~1650 | 0.5 | 98 | 0.5 | 0.84-1.41 | Made From Crushed Screened Silica Stone |

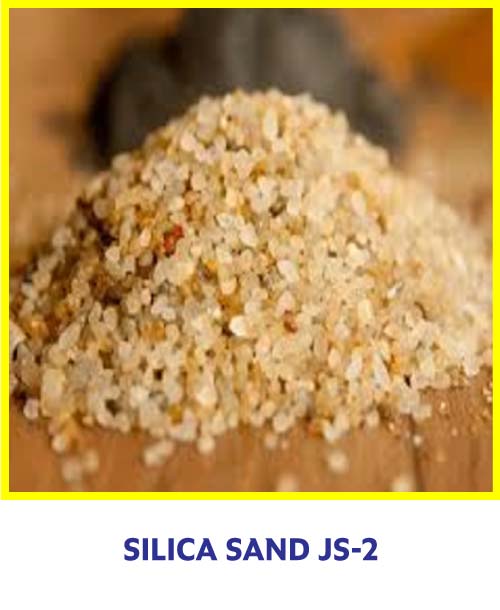

| SILICA SAND | JS-2 | 900 | 1500~1600 | 0.5 | 98 | 0.5 | 0.59-1.20 | Made From Screened Silica Sand |
PENGARUH UKURAN BED MATERIAL & PASIR SILIKA TERHADAP FLUIDISASI
Pengaruh ukuran pasir terhadap fluidisasi berdasarkan parameter distribusi pasir (volume fraction), kecepatan udara maupun kecepatan pasir dan juga tekanan. Dilihat bahwa semua kasus menunjukkan perubahan distribusi pasir berdasarkan waktu, hanya saja antar kasus memiliki ketinggian bed material serta pola fluidisasi yang berbeda. Semakin kecil ukuran pasir yang digunakan maka ketinggian bed material semakin tinggi. Sebaliknya apabila ukuran (size) pasir terlalu besar maka proses fluidisasi berjalan lambat dengan tanpa menaikkan tekanan dan flow udara primer . Maka penting untuk diketahui pengaruh ukuran pasir terhadap fluidisasi serta untuk mengetahui ukuran pasir yang paling sesuai pada suatu CFB boiler. Normalnya ketinggian bed material yang ideal adalah sekitar 5-10% dari ketingpgian furnace.
Pengaruh pemakaian jenis dan ukuran pasir yang tidak tepat
1. Kerusakan Refractory
Refractory dalam Boiler CFB merupakan pelindung terjadinya gesekan antara bahan bakar (pasir dan batubara) dengan tube. Selain sebagai pelindung gesekan juga merupakan isolasi terhadap udara luar. Kerusakan refractory faktor utama yang disebabkan oleh terjadinya gesekan dari pasir yang dibubling. Pergerakan pasir tersebut akan menggesek refractory yang mengakibatkan refractory abrasive.
Visual test dilakukan untuk mengetahui kondisi upnormal pada boiler (berdasarkan perubahan warna ataupun indikasi defect pada material). Ukuran tebal tube pada boiler PLTU standar yang diijinkan adalah 5mm dengan toleransi penipisan sebesar 25%. Jadi bila dari hasil pengukuran terdapat ketebalan dibawah 5mm-(5×25/100) ≤3.75 mm, dianjurkan tube tersebut untuk dilakukan penggantian/repair.
2. Kerusakan pada Tube Boiler
Tube boiler jenis CFB kerusakan sebagian besar disebabkan dari sisi luar tube . Berbeda dengan jenis PC dimana kerusakan /penipisan disebabkan dari dalam tube. Boiler jenis CFB ini selain penipisan dari dalam tube akibat aliran fluida (berupa air dan atau uap) juga terjadi pengikisan/abrasive dari luar tube akibat gesekan dengan pasir campur bahan bakar (batubara).
Kerugian pada kerusakan tube ini sangatlah besar jika dihitung dari biaya penyediaan material, biaya perbaikan serta kerugian akibat tidak produksi. Ukuran Bed Material & Pasir Silika memegang peranan penting terhadap operational system Fludized pada Boiler .
